一、什么是UVC？
UVC，全称为：USB video(device) class，是微软与另外几家设备厂商联合推出的为USB视频捕获设备定义的协议标准，目前已成为USB org标准之一。UVC是USB Implementers Forum（USB-IF）制定的USB视频设备类标准协议，旨在统一USB视频设备的软硬件接口规范，实现跨平台的即插即用功能。当前主流版本为UVC 1.5。

USB接口
二、UVC的核心设计思想
UVC将复杂的视频设备抽象为标准化的功能拓扑结构，通过定义统一的控制接口和数据传输格式，让操作系统无需安装专用驱动即可识别和使用设备。这种设计大大简化了驱动开发，降低了兼容性和维护成本

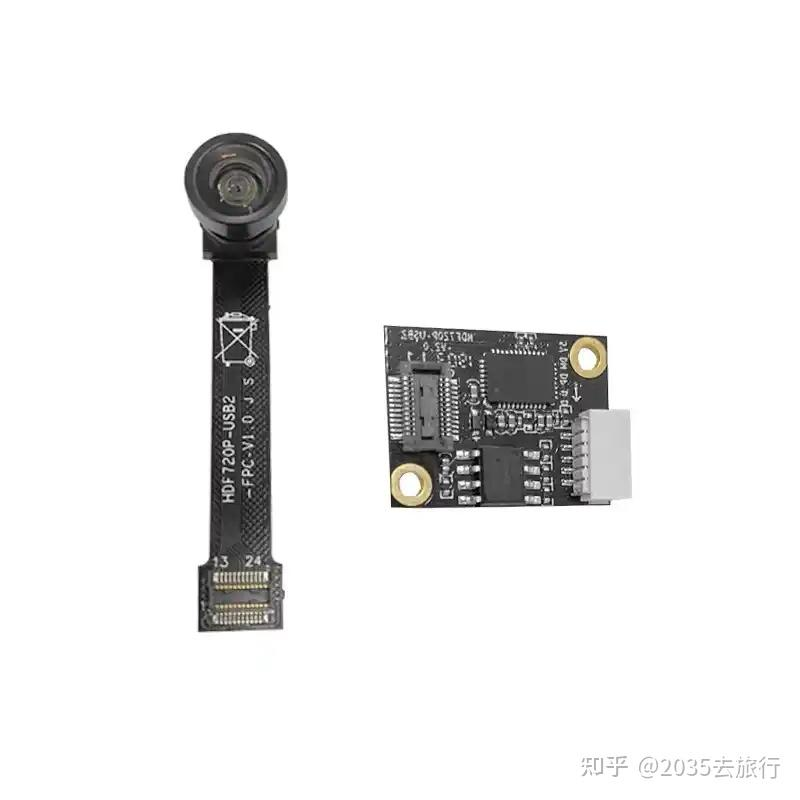

UVC Camera

三、UVC的协议架构：双接口模型
UVC规范明确要求设备必须具备两种关键接口，两者配合完成完整功能：

1. VC接口（Video Control Interface）

功能：负责设备配置和属性控制

控制对象：亮度、对比度、曝光、焦距、缩放等摄像头参数

传输方式：通过USB控制传输（Control Transfer）实现

2. VS接口（Video Stream Interface）

功能：负责实时视频流传输

数据内容：编码后的视频帧数据

传输方式：采用等时传输（Isochronous）或批量传输（Bulk）

四、拓扑结构抽象
UVC将视频设备抽象为以下标准化模块，形成清晰的处理流水线：

传感器数据 → [输入端子(IT)] → [选择器单元(SU)] → [处理单元(PU)] → [输出端子(OT)] → USB端点

输入端子（IT）：数据流入的接收器，可接传感器或其他视频源

选择器单元（SU）：多路输入源选择（如切换前后摄像头）

处理单元（PU）：图像处理流水线，执行亮度、对比度、白平衡等调节

输出端子（OT）：数据流出终点，对接USB端点

扩展单元（XU）：厂商自定义功能接口（如人脸识别、自动对焦）

UVC Camera
五、视频格式与编码支持
UVC协议支持多种格式以适应不同带宽和应用场景：

格式类型 具体格式 特点与应用
未压缩格式 YUV422（YUY2）、NV12 画质无损，带宽要求高，适合USB 3.0
压缩格式 MJPEG、H.264、H.265 节省带宽，适合USB 2.0高清传输
数字视频 DV格式（SD-DV/HD-DV） 专业摄像设备
YUV422格式是UVC的基础未压缩格式，每个像素平均占用2字节，通过共享色度分量节省空间。

六、传输机制与带宽
USB 2.0模式

等时传输：保证带宽和实时性，适合视频流

批量传输：高可靠性但无带宽保障，用于控制命令

最大速率：480Mbps（High-speed）

最大包大小：1024字节

USB 3.0模式

超高速传输：5Gbps带宽，支持4K@30fps

传输单位：125微秒（USB 2.0为1毫秒）

七、即插即用实现原理
主机枚举流程

设备接入：USB控制器检测新设备

描述符读取：获取设备、配置、接口、端点描述符

能力协商：通过控制传输协商视频格式、分辨率、帧率

驱动加载：操作系统内置UVC驱动自动匹配

流通道建立：启动VS接口的等时传输通道

跨平台兼容性

主流操作系统均内置UVC驱动支持：

Windows：XP SP2及以后版本

Linux：内核2.4.6及以后版本（主流发行版已集成）

macOS：10.5及以后版本

Android：4.0+（需OTG支持）

嵌入式系统：Armino等RTOS框架支持UVC 1.1/1.5

八、扩展与定制化
XU扩展单元

标准UVC仅支持有限控制命令。为满足特定需求，协议引入XU（Extended Unit）机制：

通过唯一Selector值标识自定义命令

使用SET_CUR/GET_CUR进行数据交互

数据格式完全由开发者定义

例如，可实现人脸识别、自动对焦算法、红外切换等非标功能，而无需修改核心驱动

九、应用场景
UVC设备广泛应用于：

消费电子：网络摄像头、USB相机

工业视觉：UVC工业相机、自动化检测

医疗影像：内窥镜、显微镜数字化

安防监控：USB摄像头即插即用方案

移动设备：Android OTG外接摄像头

十、技术优势总结
优势：

1、即插即用：标准化驱动+自动枚举

2、跨平台兼容：统一协议栈，操作系统原生支持

3、功能丰富：CT/PU单元控制+ XU扩展机制

4、实时性保障：等时传输+带宽预留机制

5、成本低廉：省略驱动开发，降低维护成本

十一、开发与调试
在嵌入式Linux中，可通过以下工具调试UVC设备：

v4l2-ctl：查询和设置设备参数

lsusb -t：查看USB拓扑和带宽分配

usbmon：抓取USB数据包分析

ffplay/gstreamer：实时预览视频流

查看UVC设备能力

v4l2-ctl -d /dev/video0 --list-formats-ext

启动视频采集

v4l2-ctl --set-fmt-video=width=1280,height=720,pixelformat=MJPG --stream-mmap

十二、小结：
UVC协议的极致在于：用标准化抽象屏蔽硬件差异，用分层设计解耦控制与数据，用扩展机制平衡通用与定制。这种设计哲学体现了"简单即强大"的工程智慧，也是我们"做到极致"理念在协议设计领域的绝佳范例。
