MOV、MOVX、MOVC区别 (2008-06-06 19:48:33) MOV指令表示单片机内部的寄存器或者存储器之间相互传递数据,而MOVX则表示单片机内部的A累加器与片外的数据存储器传送数据.还有两条是MOVC的指令,它们表示A向ROM(程序存储器)读取数据,因为程序存储器是固定的不可以写的,所以,A只能读数据,却不能向它写数据.换句话说MOVX和MOVC是针对两种不同的存储器而言,一个是数据存储器,另一个却是程序存储器

Altera Quartus II Web版与正式版的比较（2） (2008-06-06 19:38:26) 免费的Quartus II Web软件支持的特性如下：· 原理图和基于文本的设计输入；· 集成VHDL和Verilog HDL综合器，支持第三方综合软件；· SOPC Builder系统生成软件；· 布局布线、验证和编程功能。需要注意的是，如果设计输入为VHDL或Verilog语言，用户需要使用Mentor Graphics、Synopsys、Synplicity等第三方综合工具进行综合，或者使用Quartus II Web版软件内嵌的VHDL和Verilog综合引擎。而Altera完全版设计软件提供给用户以下额外增加的功能：· 支持所有Altera最新的器件；· 提供支持VHDL或Verilog HDL行为级仿真和仿真激励的ModelSim-Altera软件；· 集成物理综合设计最优化；· 基于LogicLock™的模块化设计方法；· RTL Viewer辅助调试及优化VHDL和Verilog设计的特性；· 支持HardCopy设计流程。Quartus II正式版软件和Quartus II Web版软件功能比较如表2所示。

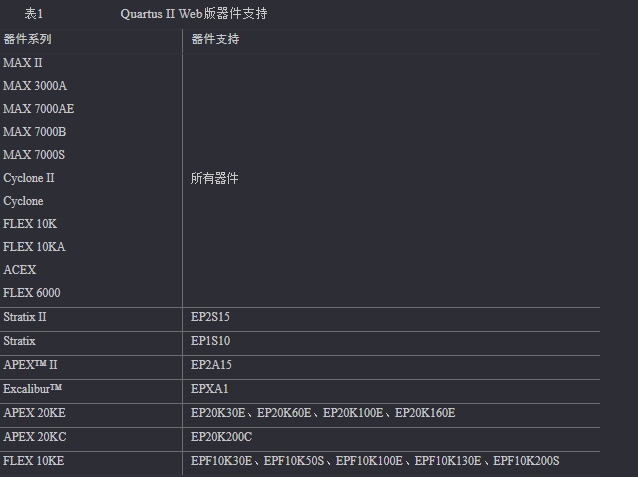

Altera Quartus II Web版与正式版的比较（1） (2008-06-06 19:32:17) Altera Quartus II Web版与正式版的比较Altera Quartus II Web版是Quartus II正式版的简化版，它支持部分MAX® II、Stratix™ II、Stratix, Cyclone™、APEX™ 20KE、APEX II、ACEX™、Excalibur™、FLEX® 10KE、FLEX 10K®、FLEX 10KA、FLEX 6000、MAX 7000S、MAX 7000B、MAX 7000AE和MAX 3000A器件，如表1所示。

SystemC综合工具Agility (2008-06-06 19:22:06) Celoxica公司发布了Agility C编译器，它可以将SystemC的设计综合到FPGA里。除了瞄准可重配置逻辑器件外，该工具还能为ASIC设计生成RTL代码。Celoxica 公司通过推出 Agility 编译器扩展了 DK 设计工具套件的功能，使之不再是仅仅进行 Handel-C 综合，因为编译器能在工具流程与 Handel-C 工具的流程几乎相同的情况下支持 SystemC 综合。SystemC 是一种基于 C++ 的有利于系统级设计的建模语言。SystemC 分类库根据标准 C++ 分层，并使之扩展，以便规定并发行为、时间顺序操作、用于描述硬件的数据类型、结构分层和仿真支持。在 Celoxica 公司和 Forte Design Systems 公司2004年推出SystemC 综合工具之前，SystemC 工具的支持只包括建模和仿真。开发行为综合技术的Forte Design Systems 公司，提供一条从高级算法到 RTL 的自动化路径（其中包括综合、验证和共同仿真），使设计师能利用更高级别的设计抽象。该公司的 Cynthesizer 根据未定时的 SystemC 模型和设计师提供的一组指令和约束条件（如时钟速度、等待时间、流水线运作、循环展开）生成完全定时的 RTL 实现。只要把一组组不同的指令提供给同一个设计源，设计师就能探索并分析处理性能与芯片面积之间的折衷方案。Cynthesizer 的自动化行为综合功能包括操作调度、周期定时、状态机实现、控制和数据路径设计、资源分配、RTL 生成。Celoxica公司对于C语言综合并不陌生。这家英国公司的DK设计套件提供了采用其专有语言Handel-C的综合和仿真。Agility C的新颖之处在于它采用工业标准的SystemC语言进行综合。Celoxica公司专注于可重配置逻辑，不仅包括FPGA，还包括一些新的架构，如Elixent公司所谓的“可编程算法处理”架构。 “把系统级设计的重点放在ASIC是完全错误的。”Celoxica的副总裁Jeff Jussell表示，“C设计人员应该采用FPGA创建首个原型。”Agility C能产生用于ASIC设计的RTL代码，但它真正的重点是可编程逻辑。“该工具是面向DSP的，”Jussell表示，“瞄准的应用包括数字成像和信号处理等。”与明导的Catapult不同，Agility C使用定时的SystemC描述。“我们相信这是向设计师提供控制能力的最有效方式。”Jussell说，“如果你正在使用C语言，并试图用硬件实现设计，那么一点都不懂硬件功能肯定是行不通的。”

Cygwin使用指南（2） (2008-06-06 19:09:27) 3 安装设置cygwin3.1 安装要安装网络版的cygwin，可以到[url]http://cygwin.com[/url]，点击"Install Cygwin Now!"。这样会先下载一个叫做setup.exe的GUI安装程序，用它能下载一个完整的cygwin。按照每一屏的指示可以方便的进行安装。3.2 环境变量开始运行bash之前，应该设置一些环境变量。cygwin提供了一个.bat文件，里面已经设置好了最重要的环境变量。通过它来启动bash是最安全的办法。这个.bat文件安装在cygwin所在的根目录下。 可以随意编辑该文件。CYGWIN变量用来针对cygwin运行时系统进行多种全局设置。开始时，可以不设置CYGWIN或者在执行bash前用类似下面的格式在dos框下把它设为tty C:\> set CYGWIN=tty notitle glob PATH变量被cygwin应用程序作为搜索可知性文件的路径列表。当一个cygwin进程启动时，该变量被从windows格式(e.g. C:\WinNT\system32;C:\WinNT)转换成unix格式(e.g.,/WinNT/system32:/WinNT)。如果想在不运行bash的时候也能够使用cygwin工具集，PATH起码应该包含x:\cygwin\bin，其中x:\cygwin 是你的系统中的cygwin目录。HOME变量用来指定主目录，推荐在执行bash前定义该变量。当cygwin进程启动时，该变量也被从windows格式转换成unix格式，例如，作者的机器上HOME的值为C:\（dos命令set HOME就可以看到他的值，set HOME=XXX可以进行设置），在bash中用echo $HOME看，其值为/cygdrive/c.TERM变量指定终端型态。如果美对它进行设置，它将自动设为cygwin。LD_LIBRARY_PATH被cygwin函数dlopen()作为搜索.dll文件的路径列表，该变量也被从windows格式转换成unix格式。多数Cygwin应用程序不使用dlopen,因而不需要该变量。 3.3 改变cygwin的最大存储容量Cygwin程序缺省可以分配的内存不超过384MB(program+data)。多数情况下不需要修改这个限制。然而，如果需要更多实际或虚拟内存，应该修改注册表的HKEY_LOCAL_MACHINE或HKEY_CURRENT_USER区段。田家一个DWORD键heap_chunk_in_mb并把它的值设为需要的内存限制，单位是十进制MB。也可以用cygwin中的regtool完成该设置。例子如下：regtool -i set /HKLM/Software/Cygnus\ Solutions/Cygwin/heap_chunk_in_mb 1024regtool -v list /HKLM/Software/Cygnus\ Solutions/Cygwin4 使用cygwin这一段讲一下cygwin和传统unix系统的不同之处。4.1 映射路径名4.1.1 引言cygwin同时支持win32和posix风格的路径，路径分隔符可以是正斜杠也可以是反斜杠。还支持UNC路径名。（在网络中，UNC是一种确定文件位置的方法，使用这种方法用户可以不关心存储设备的物理位置，方便了用户使用。在Windows操作系统，Novell Netware和其它操作系统中，都已经使用了这种规范以取代本地命名系统。在UNC中，我们不用关心文件在什么盘（或卷）上，不用关心这个盘（或卷）所在服务器在什么地方。我们只要以下面格式就可以访问文件：\服务器名\共享名\路径\文件名共享名有时也被称为文件所在卷或存储设备的逻辑标识，但使用它的目的是让用户不必关心这些卷或存储设备所在的物理位置。）符合posix标准的操作系统（如linux）没有盘符的概念。所有的绝对路径都以一个斜杠开始，而不是盘符（如c:）。所有的文件系统都是其中的子目录。例如，两个硬盘，其中之一为根，另一个可能是在/disk2路径下。因为许多unix系统上的程序假定存在单一的posix文件系统结构，所以cygwin专门维护了一个针对win32文件系统的内部posix视图，使这些程序可以在windows下正确运行。在某些必要的情况下，cygwin会使用这种映射来进行win32和posix路径之间的转换。4.1.2 cygwin mount表cygwin中的mount程序用来把win32盘符和网络共享路径映射到cygwin的内部posix目录树。这是与典型unix mount程序相似的概念。对于那些对unix不熟悉而具有windows背景的的人来说，mount程序和早期的dos命令join非常相似，就是把一个盘符作为其他路径的子目录。路径映射信息存放在当前用户的cygwin mount表中，这个mount table又在windows的注册表中。这样，当该用户下一次登录进来时，这些信息又从注册表中取出。mount表分为两种，除了每个用户特定的表，还有系统范围的mount表，每个cygwin用户的安装表都继承自系统表。系统表只能由拥有合适权限的用户（windows nt的管理员）修改。当前用户的mount表可以在注册表"HKEY_CURRENT_USER/Software/Red Hat, nc./Cygwin/mounts v" 下看到。系统表存在HKEY_LOCAL_MACHINE下。posix根路径/缺省指向系统分区，但是可以使用mount命令重新指向到windows文件系统中的任何路径。cygwin从win32路径生成posix路径时，总是使用mount表中最长的前缀。例如如果c:被同时安装在/c和/，cygwin将把C:/foo/bar转换成/c/foo/bar.如果不加任何参数地调用mount命令，会把Cygwin当前安装点集合全部列出。在下面的例子中，c盘是POSIX根，而d盘被映射到/d。本例中，根是一个系统范围的安装点，它对所有用户都是可见的，而/d仅对当前用户可见。c:\> mountf:\cygwin\bin on /usr/bin type system (binmode)f:\cygwin\lib on /usr/lib type system (binmode)f:\cygwin on / type system (binmode)e:\src on /usr/src type system (binmode)c: on /cygdrive/c type user (binmode,noumount)e: on /cygdrive/e type user (binmode,noumount)还可以使用mount命令增加新的安装点，用umount删除安装点。当Cygwin不能根据已有的安装点把某个win32路径转化为posix路径时，cygwin会自动把它转化到一个处于缺省posix路径/cygdrive下的的一个安装点. 例如，如果Cygwin 访问Z:\foo，而Z盘当前不在安装表内，那么Z:\将被自动转化成/cygdrive/Z.可以给每个安装点赋予特殊的属性。自动安装的分区显示为“auto”安装。安装点还可以选择是"textmode"还是 "binmode"，这个属性决定了文本文件和二进制文件是否按同样的方式处理。4.1.3 其他路径相关信息cygpath工具提供了在shell脚本中进行win32-posix路径格式转换的能力。HOME, PATH,和LD_LIBRARY_PATH环境变量会在cygwin进程启动时自动被从Win32格式转换成了POSIX格式(例如，如果存在从该win32路径到posix路径的安装，会把c:\cygwin\bin转为/bin)。发表于 @ 2005年12月11日 5:50 PM | 评论 (0) Cygwin简介摘要：Cygwin是许多自由软件的集合，最初由Cygnus Solutions开发，用于各种版本的Microsoft Windows上，运行UNIX类系统。Cygwin的主要目的是通过重新编译，将POSIX系统（例如Linux、BSD，以及其他Unix系统）上的软件移植到Windows上。Cygwin移植工作在Windows NT、Windows 2000、Windows XP以及Windows Server 2003上比较好，在Windows 95和Windows 98上，相对差劲一些。目前Cygwin由Red Hat等负责维护。
